Замена вышедшего из строя блока комфорта после кодирования китайским адаптером HEX-V2 на VW Tiguan-2012м/г в VAG-Coder.ru

На встречу в компанию "VAG-Coder" приехал владелец автомобиля VW Tiguan-1,4TSI-МКП6-2012м/г на работы по замене вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, и восстановлению функций комфорта и освещения от VAG-Coder.ru .

Компания "VAG-Coder", кроме софтовых работ активации и кодирования скрытых функций, обновлений прошивок блоков управления и навигационных карт, чип-тюнингу двигателей и автоматический коробок передач DSG (все типы!) - может выполнять работы по ремонту электроники и блоков управления, дооснащению и доустановке оригинального дополнительного заводского оборудования и другие работы, связанные с электроникой автомобилей VAG - Audi (Ауди), VW (Фольксваген), Seat (Сеат), Skoda (Шкода).
Примеры уже сделанных работ смотрите на сайте в разделе "ДОУСТАНОВКА ОБОРУДОВАНИЯ И РЕМОНТ ЭЛЕКТРОНИКИ".
Всем - ВЭЛКАМ!
  • VW Tiguan-2012м/г - замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru
VW Tiguan-2012м/г - замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru

По доустановке оборудования, ремонту электроники и блоков управления в компании "VAG-Coder".
Владелец автомобиля Фольксваген Тигуан-2014м/г обратился с проблемой неработающего блока комфорта (BCM). Купив китайский адаптер HEX-V2 и самостоятельно попытавшись раскрыть потенциал своего автомобиля - в итоге получил целый ряд серьезных проблем.
После очередной попытки кодирования блок комфорта просто перестал выходить на связь... При включении зажигания непрерывно трещало главное реле клеммы 30, подающее питание, в том числе, и на блок комфорта (BCM). Освещение на всей машине мигало как елка, стеклоподъемники не работали, стеклоочистители работали сами по себе в хаотичном режиме. При этом, двигатель и климат работали штатно.

Честно говоря, работая в этой сфере с 2010 года - первый раз столкнулся с таким случаем, чтобы вот так вот запросто и легко можно было напрочь вывести из строя и увалить блок комфорта в тыкву... Вообще, и немного вкратце по кодированию и адаптациям - как это все работает. В блоке комфорта есть прошивка - это программный софт, алгоритмы и сценарии для каких-либо условий или действий. Есть доступ к открытой и изменяемой части адресов, где кодированием можно включить или отключить ту или иную функцию, а в адаптациях - изменить дополнительные настройки данной функции. Если функция поддерживается блоком, то кодирование будет выполнено успешно, а если не поддерживается, то блок в ответ на неправильное кодирование выдаст сообщение, что функция не доступна, например - Ошибка 31: Вне диапазона. Тоже самое и с адаптациями, где в софте блока прописан разрешенный диапазон значений, которые можно применить, и если вводимое значение выходит за границы разрешенного диапазона значений прописанных в софте, то блок  в ответ на неправильную адаптацию выдаст сообщение, что вводимое значение не доступно, например, то же ошибкой - Ошибка 31: Вне диапазона. Это своего рода защита от неправильных действий или неверных значений. То, есть - просто так обычным кодированием или адаптацией полностью привалить блок вряд ли получится. Но, в данном случае - это получилось!

И так, подключив оборудование и сделав сканирование и диагностику блоков управления различными оригинальными софтовыми инструментами получаю следующую картину... Блок комфорта видится гейтвеем в списке оборудования со статусом "ОК", но - при попытке входа в блок комфорта получаем ошибку о многочисленных сбоях связи и невозможности прочитать идентификаторы.
  • VW Tiguan-2012м/г - блок комфорта видится гейтвеем в списке оборудования со статусом ОК, замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru
VW Tiguan-2012м/г - блок комфорта видится гейтвеем в списке оборудования со статусом ОК, замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru

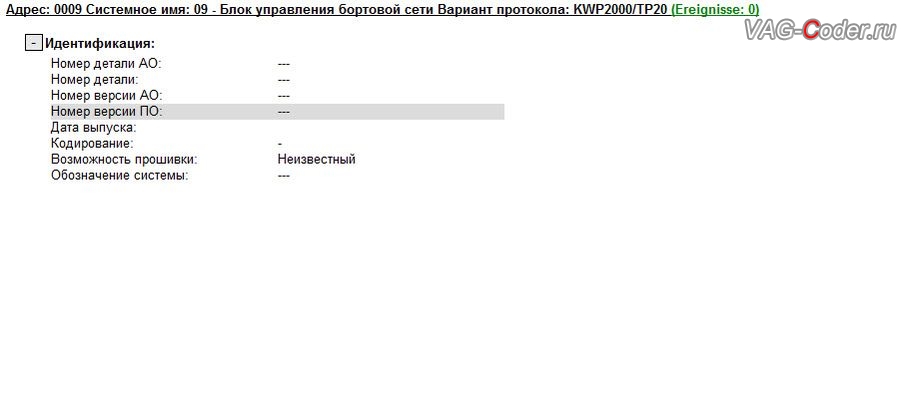

  • VW Tiguan-2012м/г - невозможно прочитать идентификаторы блока комфорта, замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru
VW Tiguan-2012м/г - невозможно прочитать идентификаторы блока комфорта, замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru

ОК, снимаю блок, пробую достучаться до блока отдельно на столе через отдельный стенд собственной разработки. Подключаю питание, массу, зажигание и CAN-шину через тестовые разъемы от блока комфорта к диагностическому стенду с гейтвеем - блок комфорта на связь не выходит. Вскрываю корпус блока комфорта - визуально никаких повреждений нет, дорожки печатной платы без повреждений, все радиодетали внешне выглядят тоже вполне нормально, без каких-либо физических повреждений. Пробую подключится к блоку комфорта напрямую без промежуточного подключения через гейтвей - чтение идентификаторов не доступно, блок комфорта никак не видится и не выходит на связь. При этом, на диагностическом стенде на столе - наглядно вижу по индикации питания, как с интервалом примерно в 0,5 секунды происходит циклическая просадка по питанию, при токе потребления блоком комфорта примерно в 220...240 мА. Выношу вердикт - блок комфорта под замену.
Срочно ищем с владельцем точно такой же блок с такими же идентификаторами, находим б/у блок комфорта на авторазборке в Кирове, ждем отгрузку и доставку в течении нескольких дней.

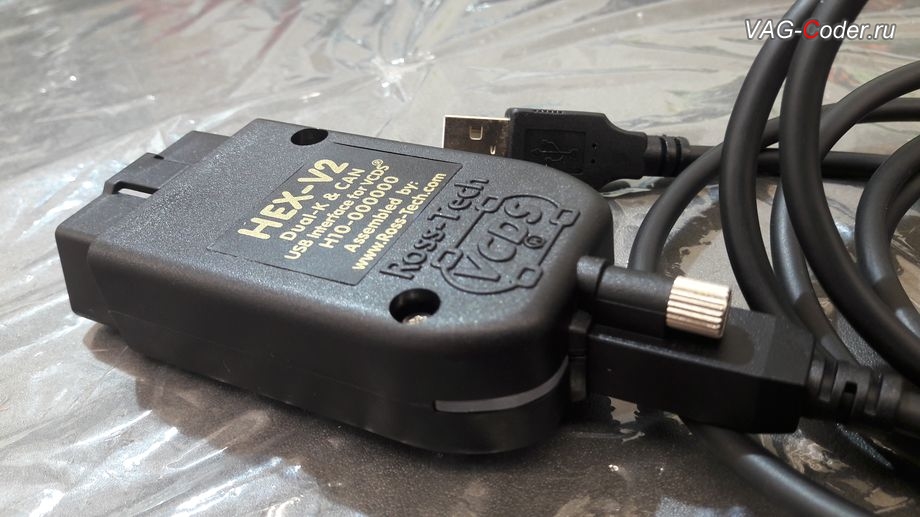

С разрешения владельца, покажу фото виновника всех бед - китайского адаптера HEX-V2, купленного владельцем на али, с версией софта - VCDS Версия: RUS 17.8.1.0, Данные версии: 20171211 DS276.6 .

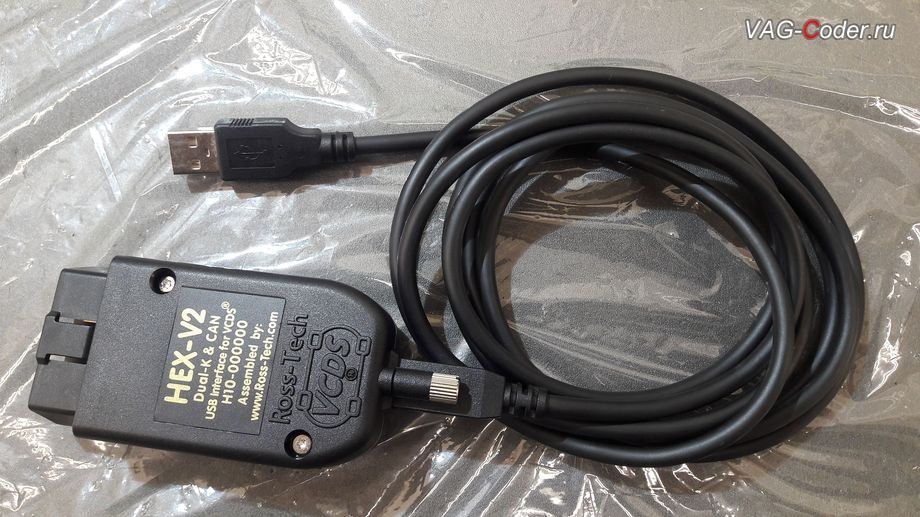

  • VW Tiguan-2012м/г - китайский адаптер HEX-V2 кодированием вывел из строя блок комфорта (BCM), замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru
VW Tiguan-2012м/г - китайский адаптер HEX-V2 кодированием вывел из строя блок комфорта (BCM), замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru

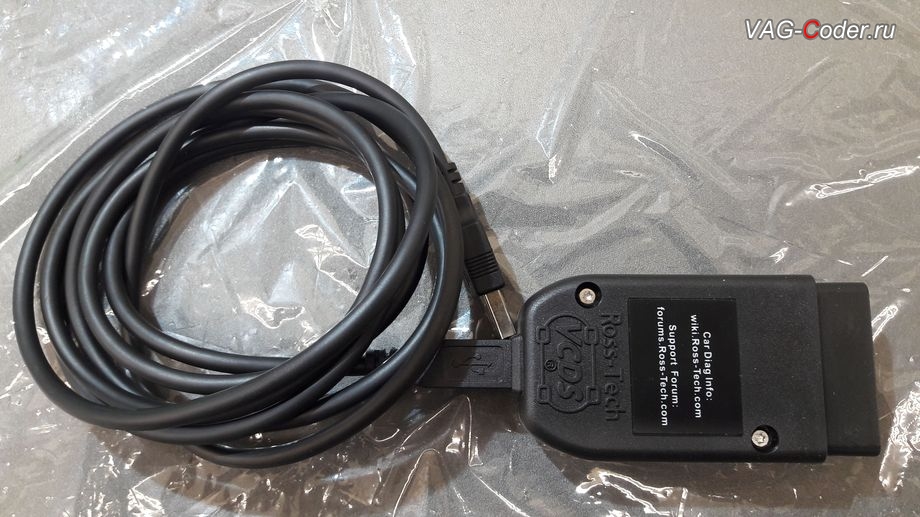

  • VW Tiguan-2012м/г - китайский адаптер HEX-V2 кодированием вывел из строя блок комфорта (BCM), замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru
VW Tiguan-2012м/г - китайский адаптер HEX-V2 кодированием вывел из строя блок комфорта (BCM), замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru
  • VW Tiguan-2012м/г - китайский адаптер HEX-V2 кодированием вывел из строя блок комфорта (BCM), замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru
VW Tiguan-2012м/г - китайский адаптер HEX-V2 кодированием вывел из строя блок комфорта (BCM), замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru

ОК, получаем блок, устанавливаем, машина ожила. Восстанавливаю все функции комфорта и конфигурирую параметрированием данные в EEPROM по внешнему освещению под конкретную конфигурацию данного автомобиля. Не все гладко и не все получилось - возникала проблема с прописыванием радиоключей на б/у блоке комфорта, канал для прописки радиобрелков по каким-то непонятным пока причинам заблокирован, в итоге  - пока не работает закрытие и открытие автомобиля с радиобрелка, и не работает с брелка поднятие и опускание стекол. Но, с учетом того, что на машине установлена нештатная сигнализация, которая перекрывает функции закрытия и открытия автомобиля через свой брелок нештатной сигнализации, то пока оставили эти работы на потом. По итогам всех сделанных работ - никаких ошибок нет, все функции комфорта и освещения работают в штатных режимах.
  • VW Tiguan-2012м/г - старый и новый блоки комфорта, замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru
VW Tiguan-2012м/г - старый и новый блоки комфорта, замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru

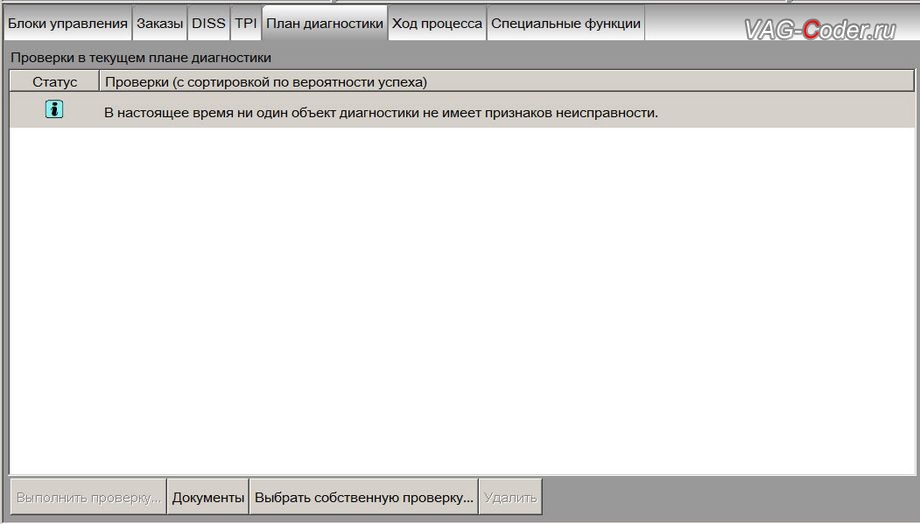

  • VW Tiguan-2012м/г - по итогам всех сделанных работ никаких ошибок нет, все функции комфорта и освещения работают в штатных режимах, замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru
VW Tiguan-2012м/г - по итогам всех сделанных работ никаких ошибок нет, все функции комфорта и освещения работают в штатных режимах, замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru

Подведу итоги.
Скажу сразу - вины владельца тут нет, может быть недостаток опыта - да, но все, что произошло и случилось - явно не по вине владельца..., просто так сложилось и получилось.
Поскольку в профильной папке "Debug" с софтом VCDS к китайскому адаптеру HEX-V2 у владельца остались логи всех действий по активации и кодированию до последнего момента, который привел к отвалу блока комфорта, то посмотрев на картинку ниже станет понятно - почему такое случилось и произошло. При каждом следующем кодировании китайским адаптером HEX-V2 предыдущий Байт затирался, а на его место записывались данные из последующего за ним Байта. Проблема случилась из-за кривого адаптера или сбойного софта.

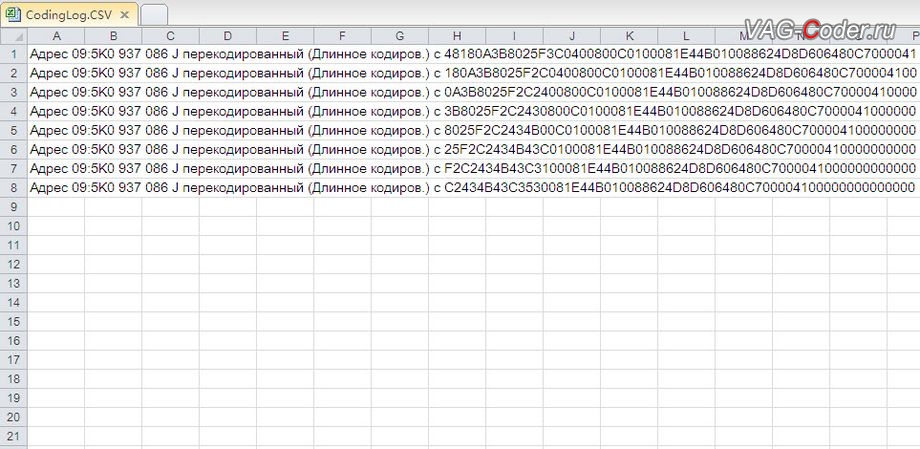

  • VW Tiguan-2012м/г - при каждом следующем кодировании китайским адаптером HEX-V2 предыдущий Байт затирался, а на его место записывались данные из последующего за ним Байта. Замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru
VW Tiguan-2012м/г - при каждом следующем кодировании китайским адаптером HEX-V2 предыдущий Байт затирался, а на его место записывались данные из последующего за ним Байта. Замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru

Другие возможности по кодированию и активации скрытых функций на автомобиле Фольксваген Тигуан смотрите по "Списку кодируемых стандартных функций для Skoda Octavia A5 FL / RS / Scout, Yeti, Superb, Altea(5P), Leon(1P), VW Jetta 6, Golf 6, Tiguan, Scirocco".
Детально список по кодируемым стандартным функциям, а также другим возможностям кодирования автомобиля Фольксваген Тигуан можно посмотреть на сайте www.VAG-Coder.ru , где кроме стандартных функций также есть описание различных возможностей по активации НЕстандартных функций от компании "VAG-Coder":
- Расширенная диагностика - включая диагностику электроники, тест-проверки АКБ, ОЖ, ТЖ и опрессовку впускного тракта мотора дымогенератором
- НЕстандратные функции - Перепрошивка руля а/м VAG: VW (Фольксваген), Seat (Сеат), Skoda (Шкода)
- Устранение ошибки 03375 механической неисправности (поломки) "красный руль"
- НЕстандартные функции - VW Tiguan (Тигуан, 5N)
- Обновление ПО бензинового ДВС 2,0 (CAWA, 125 кВт) и других ДВС
- Обновление ПО АКПП6 (Tiptronic)
- Обновление навигационных карт для штатной магнитолы с навигационной медиасистемой RNS-510
- Разблокировка видео в движении (VIM) на штатной магнитоле с навигационной медиасистемой RNS-510
- Нестандартная активация контроля давления в шинах "TMPS версии II" и отключения системы "ESP/ESC"
- Разблокировка MirrorLink в движении (VIM MirrorLink)
- Обновление прошивки блока управления климата (устраняет проблему с заслонками, дает более быстрый прогрев/охлаждение салона)
- Обновление прошивки блока управления полного привода (устраняет проблему неправильного алгоритма работы Haldex)
- Разблокировка программных функций: навигация, блютуз, голосовое управление, SmartLink и App-Connect (CarPlay/AndroidAuto/MirrorLink) и др.

Примеры сделанных работ — по кодированию и активации скрытых функций, чип-тюнингу двигателей и автоматических коробок DSG (все типы!), доустановке оборудования и ремонту электроники на автомобилях Шкода, Фольксваген, Ауди и Сеат смотрите:
- в группе VAG-Coder ВКонтакте
- в Новостях на сайте компании "VAG-Coder"
- в "Книге отзывов" на сайте компании "VAG-Coder"
- в референс-листе компании "VAG-Coder" на DRIVE2.ru
  • VW Tiguan-1,4TSI-МКП6-2012м/г - замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru
VW Tiguan-1,4TSI-МКП6-2012м/г - замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru
  • VW Tiguan-1,4TSI-МКП6-2012м/г - замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru
VW Tiguan-1,4TSI-МКП6-2012м/г - замена вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, восстановление функций комфорта и освещения в VAG-Coder.ru

В итоге, сделанная работа на автомобиле VW Tiguan-2013м/г по замене вышедшего из строя блока комфорта после активации скрытых функций китайским адаптером HEX-V2, и восстановление функций комфорта и освещения в компании "VAG-Coder", позволила владельцу с минимальными затратами полностью устранить проблему не работающего блока комфорта, тем самым вернуть владельцу автомобиля комфорт и безопасность вождения всего автомобиля в целом.
